SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料

   近期我公司金属规整填料车间正在生产SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料，是国内某大型环保工程公司订购的一批焦化厂脱硫洗苯塔填料，以下是本次项目的技术要求：

SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料性能保证

1.在设计烟气条件下和设计喷淋流量时，升气帽上方的工艺水应能全部被升气帽收集，工艺水从升气帽烟气通道泄露的泄漏量不大于0.2%.

2.夏季（每年6月15日至9月15日），设计烟气条件下，烟气冷凝水为6400m3/h，温度42℃时，填料（含填料上方喷淋冷凝区域）烟气进出口温降不低于8℃。

3.其他时段，设计烟气条件下，烟气冷凝水为6400m3/h，温度40℃时，填料（含填料上方喷淋冷凝区域）烟气进出口温降不低于10℃。

4.设计烟气条件下，填料出口烟气粉尘含量不高于3mg/Nm3（标干态，6%O2）

5.设计选型条件下,升气帽阻力不大于150Pa，填料层阻力不大于300Pa,若上述单个部件的烟气阻力无法满足，则塔内件(填料+升气帽)总的进出口压降应不大于450Pa。

1)产品说明:

SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成，波纹片上开有小孔（或根据需要不开孔），波纹顶角约90度，波纹形成的通道与垂直方向成45度或30度角度。相邻两波纹片流道成90度，上下两盘波纹填料旋转90度叠放，在直径较小用法兰连接的塔内，波纹填料做成一个个整的圆盘，直径略小于塔的内径。在直径较大的塔内，每盘波纹填料分成数块，通过人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转90度安装，使流体在塔内充分混合。

2)产品性能简介：

SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料是由0.15-0.20mm厚的各种金属薄板冲压而成，板上冲有φ4mm小孔及若干长约5mm的细缝，加强了湿润性能并可能形成双向渗透，开孔率约9-12％，其穿孔的板片表面有特殊纹理，以提高有效传质面积。其分离能力类似于丝网波纹填料，但抗堵能力比波纹填料强。

3)产品应用：

SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料主要应用于石油化工、化肥工业、天然气净化、冶炼等。如煤化工（在焦化厂回收粗苯的洗苯塔）、乙苯乙烯分离，高纯氧制备、环氧丙烷分离，脱丁烷塔，环已烷回收，汽油分馏，常减压炼油等装置中。

4)SB-125Y波纹规整填料产品特性参数：

型号： M型73×28×0.8

执行标准：按HG/T21559.2—2005

特性参数：

比表面积：128.6㎡/m3；材质：0Cr18Ni9；化学成份：碳C：≤0.07，硅Si：≤1.00，锰Mn：≤2.00，硫S：≤0.03，磷P：≤0.035，铬Cr：17.00～19.00，镍Ni：8.00～11.00

材质厚度：δ=0.2mm,

材质宽度：230mm,

重  量：193kg/ m3     工作介质：煤气、洗油

操作温度：25～30℃

工作压力：0.02Mpa（表）

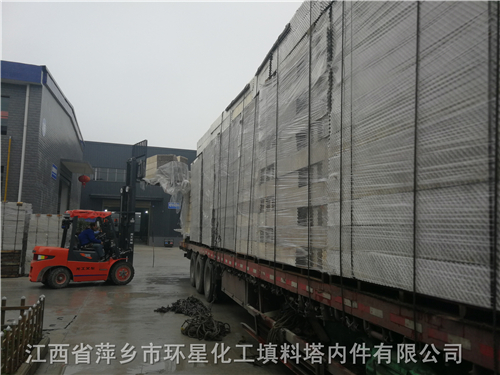

SB-125Y波纹规整填料焦化洗苯塔125型不锈钢金属孔板波纹填料包装出货现场：
