LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板定制生产

产品介绍：

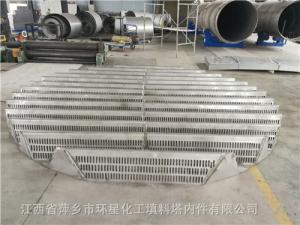

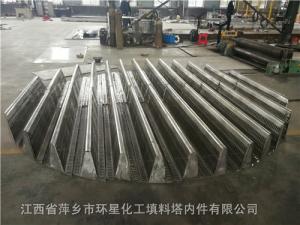

LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板全称为梁型气体喷射式填料支撑板。驼峰支承板是目前的散堆填料支承之一.由若干条支承梁元件组装而成，形状及结构见图。我公司生产的驼峰支撑板除304材质外，还可生产321、316、316L等材质的金属驼峰式填料支撑板。

304材质驼峰支承板每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液；梁上供气体喷出的用钢板冲压成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜；能从人孔进入塔内。支承板由多块梁型支承板拼装而成，为可拆结构.LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板材质适用温度：对于不锈钢支承板，使用温度为300℃以下。

产品优点：

LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板主要优点有：①自由截面率接近甚至超过100%（这里的自由截面率为支承板平面展开图上的自由面积与塔横截面之百分比）；②为汽液两相提供不同的通道，从而避免了其间的流动干扰，即使在很高的气、液负荷下操作压降也很小；③气、液两相流体通量大，大于其它任何类型支承板；④除支承填料层外，还对气、液两相流体进行了均匀分布，从而保证了高效塔填料发挥出较高的传质效率；⑤梁式结构刚性好，易于分块和安装，特别适于大塔。基于以上优点，梁型气体喷射型支承板正获得越来越多的应用。

应用性能：

LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板液体通量可达200m3/ m2.h,压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在驼峰上覆盖一层小尺寸的钢板网.其材质可以是各种金属、塑料和陶瓷。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

安装要求：

LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm.

产品应用范围：LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。针对承重、耐温和介质腐蚀性等条件，该支承板可分别用金属、塑料（或树脂）、驼峰支撑是目前用于颗粒填料的性能***优，应用广的大塔支承，广泛应用于炼油、化工、化肥、乙烯和制氧等领域，已应用的直径达10m以上。此外，还有钟罩型支承，波纹板网支承和格栅式支承等。

    萍乡LQPZ不锈钢驼峰支撑金属梁型气体喷射式填料支承板定制生产全自动化生产厂家，我公司一般生产的驼峰支撑大多数为304或者316L，钛材的，近期有江苏环保公司定制了15套DN5600碳钢材质驼峰支撑梁型气体喷射式填料支承板。除了金属材质还有非金属材质的材质有：塑料的有聚丙烯、增强聚丙烯、CPVC氯化聚氯乙烯驼峰支撑；金属的有碳钢、不锈钢304、304L、321、316、316L等材质，也可按要求生产不同材质的驼峰支撑，以适应不同的耐温、耐化学腐蚀介质要求，直径也可按客户要求生产。下单前我公司会出示详细的加工图，双方确认后生产。
