Q235B材质驼峰填料支承板金属碳钢驼峰支撑小直径填料支撑

    江西省萍乡市环星化工填料塔内件有限公司车间正在生产的Q235B材质驼峰填料支承板金属碳钢驼峰支撑小直径填料支撑。今天小编给大家介绍下关于驼峰填料支撑板的产品详情。驼峰填料支承板金属碳钢驼峰支撑用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中co2填料吸收塔、溶剂再生塔均采用驼峰支撑板。目前应用于颗粒填料如不锈钢钢鲍尔环填料塔*，产品广泛应用于炼油、化工、化肥、乙烯和制氧等领域，已应用的*直径达10m以上。

一、Q235B材质驼峰填料支承板金属碳钢驼峰支撑介绍：

梁型气体喷射式填料支承板简称驼峰支撑板,也称驼峰式填料支撑，产品可根据塔径大小由一定单元开孔波纹组合而成的综合性能优良的散堆填料支承板。产品若干条支承梁元件组装而成。其立体结构的支承板，有利于加大开孔面积，使开孔面积在100%左右，开孔面积的原则是开孔率必须大于填料层的孔隙率，否则支撑板构成“瓶劲”区，使塔负荷降低，开孔面积与结构、材质、塔径有关，一般占塔截面的70~100%，对于不锈钢金属驼峰支撑板应选100%。

Q235B材质驼峰填料支承板金属碳钢驼峰支撑小直径填料支撑生产现场实拍图片：

Q235B材质驼峰填料支承板金属碳钢驼峰支撑每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜，长条孔的尺寸，无论塔径大小，一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成，为可拆结构，能从人孔进入塔内。

Q235B材质驼峰填料支承板金属碳钢驼峰支撑主要由金属304、316l等材质不锈钢经剪板机剪板、冲床冲孔等工艺加工而成.产品优良的流体力学性能，气液流道分开，气相通过支承板上的侧面开孔向填料层喷射，液相则通过支承板底部开孔流向下层填料，故气液畅通无阻，且分布均匀，还能避免气液间的相互夹带，允许气液通量大，液体喷淋密度可高在240 m3/ m2.h,正常操作时的压降约62pa，*为小于200pa.产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》（hg/t21512-95）。

Q235B材质驼峰填料支承板金属碳钢驼峰支撑小直径填料支撑生产现场实拍图片：

二、Q235B材质驼峰填料支承板金属碳钢驼峰支撑结构特点：

1) 梁型气体喷射式填料支承板刚性好，允许载荷大，能可靠地支撑加于其上的各种压力;

2)填料颗粒或碎片不易堵塞孔口,对于小于dn25的填料可在支承板上先整砌一层30mm高的填料，再堆入小填料；

3）质量轻、节省材料。

4）单体组合式结构，便于从入孔安装。

三、Q235B材质驼峰填料支承板金属碳钢驼峰支撑使用性能：

梁型气体喷射式填料支承板液体通量可达200m3/ m2.h,*压降为69pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在支撑板上先整一层300mm高的稍大些的填料，再堆小于25mm的填料，也可在驼峰上覆盖一层小尺寸的钢板网。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

Q235B材质驼峰填料支承板金属碳钢驼峰支撑小直径填料支撑生产现场实拍图片：

四、Q235B材质驼峰填料支承板金属碳钢驼峰支撑安装要求：

驼峰填料支承板金属碳钢驼峰支撑安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm.

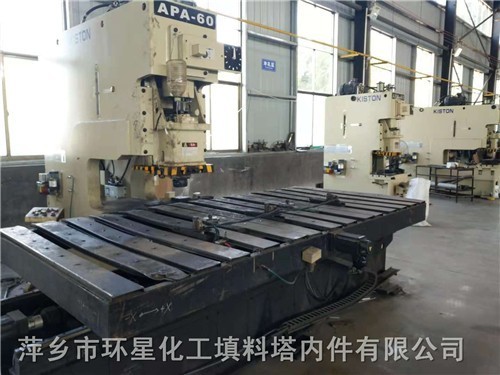

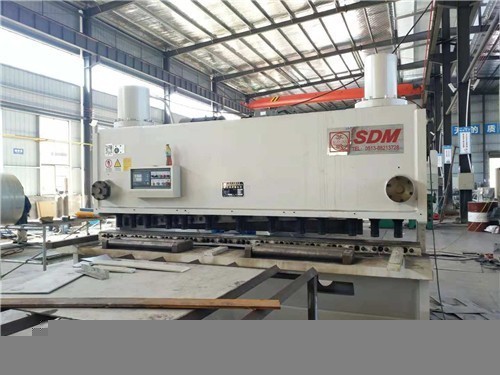

Q235B材质驼峰填料支承板金属碳钢驼峰支撑生产设备情况图片：
