甲醇水分离塔固阀塔盘舌板式导向固阀塔板2205双相钢材质

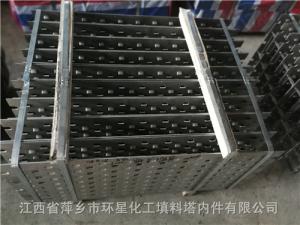

2018年11月份，我公司萍乡市环星化工填料塔内件有限公司接到陕西某大型环保工程技术公司订购固阀塔盘，客户是用于甲醇水分离塔固阀塔盘舌板式导向固阀塔板2205双相钢材质，数量：58层，直径：2500mm。

    现有的塔盘上的固阀一般都是直接冲压而成的，例如舌板式导向固阀、梯形固阀等，这些固阀虽然结构不相同，但是主要的作用就是使形塔盘下上升的气体不直接垂直冲向塔盘*动的液体，而使上升的气体通过固阀后沿塔盘面横向分散的进入液体，以增加气液接触时间，因而它的塔盘效率与浮阀塔盘结晶，由于固阀怕压、怕踩，这给固阀塔盘的安装和维修带来了不便，梯形固阀能够解决这一缺点，但是其没有导向功能，其传质效率也较低，亟待改进。

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的塔盘用固阀，其具有较高的强度，同时还具有较好的传质效率，大大改善固阀塔盘的使用率，实用性更强。

甲醇水分离塔固阀塔盘舌板式导向固阀塔板为实现上述目的，本实用新型采用的技术方案是:它包含固阀本体、液体缓冲板、气体缓冲板、出气孔;所述的固阀本体设置在塔盘板上，固阀本体的一侧设有液体缓冲板；所述的液体缓冲板的一端与固阀本体和塔盘板为一体式结构;所述的气体缓冲板设置在固阀本体的内部，且气体缓冲板上均匀设有若干个出气孔。

所述的液体缓冲板为弧形液体缓冲板。

所述的气体缓冲板为平板型气体缓冲板。

所述的气体缓冲板为半圆形气体缓冲板。

所述的气体缓冲板为三角形气体缓冲板。

本实用新型的工作原理:通过甲醇水分离塔固阀塔盘舌板式导向固阀塔板液体缓冲板的设置，有效缓冲塔盘*动液体对固阀本体的冲击力，同时气体缓冲板有效缓解上升气体与塔盘*动液体的接触速度，延长接触时间，增加气液传质效率。

采用上述结构后，本实用新型有益效果为:本实用新型所述的一种塔盘用固阀，其具有较高的强度，同时还具有较好的传质效率，大大改善固阀塔盘的使用率，实用性更强，且具有结构简单、设置合理、制作成本低等优点。

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

塔盘板1、固阀本体2、液体缓冲板3、气体缓冲板4、出气孔5。

下面结合附图，对本实用新型作进一步的说明。

甲醇水分离塔固阀塔盘舌板式导向固阀塔板采用的技术方案是:它包含固阀本体2、液体缓冲板3、气体缓冲板4、出气孔5;所述的固阀本体2设置在塔盘板I上，固阀本体2的一侧设有液体缓冲板3;所述的液体缓冲板3的一端与固阀本体2和塔盘板I为一体式结构;所述的气体缓冲板4设置在固阀本体2的内部，且气体缓冲板4上均匀设有若干个出气孔5。

所述的液体缓冲板3为弧形液体缓冲板。

[0022]所述的气体缓冲板4为平板型气体缓冲板。

所述的气体缓冲板4为半圆形气体缓冲板。

所述的气体缓冲板4为三角形气体缓冲板。

本【甲醇水分离塔固阀塔盘舌板式导向固阀塔板具体实施方式】的工作原理:通过液体缓冲板3的设置，有效缓冲塔盘*动液体对固阀本体2的冲击力，同时气体缓冲板4有效缓解上升气体与塔盘*动液体的接触速度，延长接触时间，增加气液传质效率。

采用上述结构后，本【具体实施方式】有益效果为:本【具体实施方式】所述的一种塔盘用固阀，其具有较高的强度，同时还具有较好的传质效率，大大改善固阀塔盘的使用率，实用性更强，且具有结构简单、设置合理、制作成本低等优点。

以上所述，甲醇水分离塔固阀塔盘舌板式导向固阀塔板仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。

甲醇水分离塔固阀塔盘舌板式导向固阀塔板一种塔盘用固阀，它包含固阀本体、液体缓冲板、气体缓冲板、出气孔;所述的固阀本体设置在塔盘板上，其特征在于:固阀本体的一侧设有液体缓冲板;所述的液体缓冲板的一端与固阀本体和塔盘板为一体式结构;所述的气体缓冲板设置在固阀本体的内部，且气体缓冲板上均匀设有若干个出气孔。2.根据权利要求1所述的一种塔盘用固阀，其特征在于:所述的液体缓冲板为弧形液体缓冲板。3.根据权利要求1所述的一种塔盘用固阀，其特征在于:所述的气体缓冲板为平板型气体缓冲板。4.根据权利要求1所述的一种塔盘用固阀，其特征在于:所述的气体缓冲板为半圆形气体缓冲板。5.根据权利要求1所述的一种塔盘用固阀，其特征在于:所述的气体缓冲板为三角形气体缓冲板。

   甲醇水分离塔固阀塔盘舌板式导向固阀塔板一种塔盘用固阀，本实用新型涉及塔盘技术领域；它包含固阀本体、液体缓冲板、气体缓冲板、出气孔；所述的固阀本体设置在塔盘板上，固阀本体的一侧设有液体缓冲板；所述的液体缓冲板的一端与固阀本体和塔盘板为一体式结构；所述的气体缓冲板设置在固阀本体的内部，且气体缓冲板上均匀设有若干个出气孔。其具有较高的强度，同时还具有较好的传质效率，大大改善固阀塔盘的使用率，实用性更强。
