精馏塔填料：弧鞍形Berl saddle矩鞍环Intalox填料

      我公司（江西省萍乡市环星化工填料塔内件有限公司）生产一种弧鞍形（Berl saddle）矩鞍环（Intalox）填料，它是一种精馏塔填料。下面小编带大家了解下这种填料的产品属性：

弧鞍形（Berl saddle）矩鞍形（Intalox saddle）填料；

优点：与拉西环相比，空隙率高，气体阻力小，液体分布性能较好，性能优于拉西环。

缺点：相邻填料易发生互套叠现象，使填料有效表面降低，从而影响传质速率，因此弧鞍填料很快就被矩鞍填料所取代。

下面产品图片为：我公司生产的不锈钢矩鞍环填料也叫金属IMTP填料

矩鞍是在弧鞍基础上发展起来的一种结构不对称的鞍形填料。矩鞍填料的两端为矩形，且填料的两面大小不等。这样的结构使矩鞍克服了弧鞍填料相互重叠的缺点，填料的均匀性得到改善。因而使液体分布均匀，气液传质速率得到提高。瓷矩鞍填料是目前采用zui多的一种瓷质填料。

精馏塔填料常见结构形式除了种弧鞍形（Berl saddle）矩鞍环（Intalox）填料外，常见的还有以下几种，我们也来了解下：

1、规整填料

优点：空隙大，故生产能力大，压降小，且因流道规则，所以只要液体初始分布均匀，则在全塔中分布也均匀，因此规整填料几乎无放大效应，通常具有很高的传质效率。

缺点：造价较高，易堵塞难清洗，因此工业上一般用于较难分离或分离要求很高的情况。

下图为我公司生产的精馏塔不锈钢丝网波纹规整填料BX500型

2、拉西环（Raschig ring）填料

优点：易于制造，价格低廉，且对它的研究较为充分，所以在过去较长的时间内得到了广泛的应用。

缺点：由于高径比大，堆积时填料间易形成线接触，因此液体在填料层流动时，常存在严重的沟流和壁流现象。且拉西环填料的内表面润湿率较低，因而传质速率也不高。

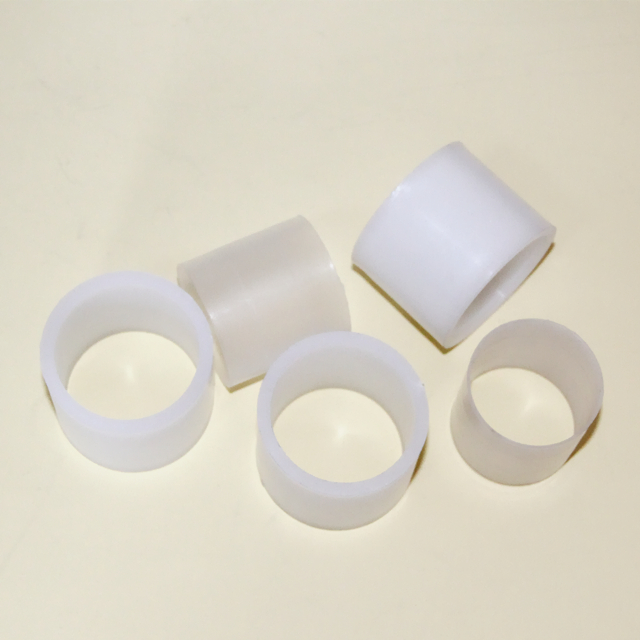

下图为我公司（江西省萍乡市环星化工填料塔内件有限公司）生产的各种规格型号精馏塔塑料拉西环填料

3、鲍尔环（Pall ring）填料.

在拉西环的基础上发展起来的鲍尔环是在的侧壁上开一层或两层长方形小孔，小孔的母材并不脱离侧壁而是形成向内弯的叶片。

比之拉西环，鲍尔环不仅具有较大的生产能力和较低的压降，且分离效率较高，沟流现象也大大降低。

下图为我公司（江西省萍乡市环星化工填料塔内件有限公司）生产的各种规格型号精馏塔金属鲍尔环填料

4、阶梯环填料（Stair ring）；

阶梯环填料的结构与鲍尔环填料相似，环壁上开有长方形小孔，环内有两层交错 45°的十字形叶片，环的高度为直径的一半，环的一端成喇叭口形状的翻边。"

这样的结构使得阶梯环填料的性能在鲍尔环的基础上又有提高，其生产能力可提高约10%，压降则可降低25%，且由于填料间呈多点接触，床层均匀，较好地避免了沟流现象。

阶梯环一般由塑料和金属制成，由于其性能优于其它侧壁上开孔的填料，因此获得广泛的应用。

下图为我公司（江西省萍乡市环星化工填料塔内件有限公司）生产的各种规格型号精馏塔塑料阶梯环填料

5、金属英特洛克斯（Intalox）填料；

将环形结构与鞍形结构的特点集于一体而形成的一种独特结构的填料，具有生产能力大、压降低、液体分布性能好、传质速率高及操作弹性大等优良性能，因而获得广泛应用，在减压蒸馏中其优势更为显著。

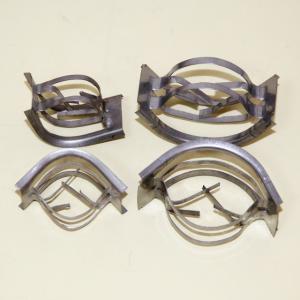

下图为我公司（江西省萍乡市环星化工填料塔内件有限公司）生产的各种规格型号精馏塔金属英特洛克斯（Intalox）填料
