不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料

1.不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料装置情况

云南大为制氨有限公司烟气脱硫装置采用双塔氨法脱硫工艺。其基本工艺流程如下：

锅炉烟气经增压风机送入浓缩塔，在浓缩塔内烟气被浓缩塔喷淋降温、洗涤烟尘后，烟气温度降至约51℃送入吸收塔，烟气通过吸收塔的流向为自下而上，首先经过吸收塔填料吸收层，烟气与填料中的吸收塔喷淋液充分接触，以去除烟气当中的SO2，喷淋后的吸收液回落到吸收塔继续循环使用。该层的主要作用是去除SO2。

烟气经去除SO2后继续上升，首先通过集液盘气相通道，与水洗填料层接触，水洗填料层的喷淋水为新鲜水，由地面的水洗循环箱通过水泵输送，布水方式为在水洗填料层上方采取水槽布水方式，喷淋后的水落入集液盘，通过集液盘排水管回送至水洗循环箱循环使用，该层的主要作用是洗去烟气中的气溶胶。

经过水洗后的烟气继续上升，通过吸收塔除雾器去除烟气中的饱和水后，通过烟囱排放。

2.不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料存在的问题

（1）水洗填料层的集液盘漏水量过大。水洗填料层的喷淋液无法被有效收集，致使喷淋液通过集液盘漏入吸收塔，造成吸收塔液位失衡。

（2）水洗填料层喷淋布水槽布水方式不均匀。由于该布水方式为水槽布水，则极其依赖水槽的平衡性，另外靠近布水流入口的水量大，末端水量小。此外，由于水洗液随着使用时间延长，其含尘量逐步升高，也极易堵塞布水槽的孔洞。以上因素都会造成水洗液偏流。

3.设备参数

吸收塔直径：9.2m，吸收塔材质：碳钢衬玻璃鳞片；

水洗循环泵：Q=300m3/h，H=40m

水洗布水槽安装高度：约31m

集液盘材质：PL

产品介绍：

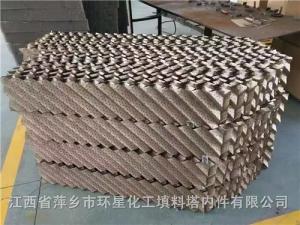

不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料产品结构特点： 金属孔板波纹填料（即金属规整波纹填料、不锈钢孔板波纹填料或称金属波纹填料）是在金属薄板孔面打孔、轧制小纹、大波纹后组装而成，具有阻力小，气液分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压常压和加压操作

不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料的主要特点是直接将不锈钢金属板经冲成孔板，而后再冲压成波纹片，进而组装成填料盘。它综合了金属丝网波纹填料和金属板波纹填料的性能优势，是一种既具有较高效率，又有较低价格的新型填料。由于比表面积大，它效率较高。规则的菱形网易为液膜覆盖，凹凸不平的表面强化了液膜湍动、混合及表面更新。

产品使用优势及应用：

不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料加工的塔径范围为φ150mm～12000mm以上。它是一种在塔内按均匀几何图形排布，整齐堆砌的填料。它规定了气液流路，改善了沟流和壁流现象，压降可以很小，同时却提供更多的比表面积，在同等容积中可以达到更高的传质、传热效果.还由于结构的均匀、规则、对称性，在与散装填料具有相同的比表面积时，金属孔板波纹填料的空隙率更大，具有更大的通量，综合处理能力比板式塔和散装填料塔大得多，因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。

用不锈钢250Y孔板波纹填料烟气脱硫装置吸收塔304规整孔板填料改造板式塔效果尤为明显。通过精心设计、制造、安装和认真操作等，可以做到工业放大效应不明显。由于规整填料具有压降低、通量大、分离效率高等优点，在精细化工、香料工业、炼油、化肥、石油化工等领域的众多塔器内得到广泛应用。如在原油油水、油气、油水汽二相或三相分离器中使用效果良好，获得用户的一致好评。
