SM-250Y型号PPH孔板波纹填料冷轧厂酸再生机组规整填料

    2018年10月份，我公司接到四川攀枝花某大型钢铁公司采购一批SM-250Y型号PPH孔板波纹填料冷轧厂酸再生机组规整填料，PPH材质和PVDF材质，是用于酸再生装置聚丙烯（PPH）和聚偏氟乙烯（PVDF）规整波纹填料供货方面的技术问题进行了充分讨论，达成共识，一致同意签订本技术协议，作为酸再生装置塑料规整填料供货制造和验收的依据。

SM-250Y型号PPH孔板波纹填料冷轧厂酸再生机组规整填料材质以及性能参数要求

1、SM-250Y型号PPH孔板波纹填料材质:必须采用北欧化工有限公司生产的BE60-7032牌号PPH颗粒料（上海万塑国际贸易有限公司代理进口）和上海三爱富股份有限公司生产的PVDF颗粒料（或者高于上述公司生产的进口料）。在加工过程中，只能采用原生料，不得采用回收料或再生料，不得再添加任何添加剂，在现场使用温度（PPH≤95℃，PVDF≤105℃）环境下必须能抗老化、耐腐蚀、耐温。

2、SM-250Y型号PPH孔板波纹填料的技术指标。

3、由乙方制作的酸雾洗涤塔φ50*50*1.5mm鲍尔环填料必须达到以下技术指标：

3.1比表面积：110 m2/m3。

3.2空隙率：约92%以上。

3.3堆积重量：76Kg/m3。

3.4堆积数量：6500个/m3 。

3.5干填料因子：128 m-1

4、SM-250Y型号PPH孔板波纹填料必须达到以下技术指标:

4.1比表面积：250 m2/m3。

4.2空隙率：约97%（穿孔型，开孔率10%，孔径5-6mm)。

4.3波纹倾角：45°(Y型)。

4.4波峰高：15mm。检测参照标准：直接测量。

4.5波距：28mm。检测参照标准：直接测量。

4.6规整填料压降:≤100Pa/m。

4.7表面要求:拉毛痕。

4.8填料板厚度:≥2.0mm (必须保证)。检测参照标准：直接测量(抽查10点取平均值，最小值需≥2.0mm)。

4.9填料层高200mm±1mm。检测参照标准：直接测量。

4.10拉伸强度:≥78.5MPa。检测参照标准：GB/T1040

4.11弯曲强度:≥107.9 MPa。检测参照标准：GB/T9341

4.12简支梁缺口冲击强度：8kJ/m2。检测参照标准：GB/T1843

4.13热变形温度(1.82MPa)：≥120℃。检测参照标准：GB/T1634

4.14片与片之间的连接或固定：采用PPH材料制作的螺杆和螺帽。

5、乙方购买原料之后，必须将SM-250Y型号PPH孔板波纹填料冷轧厂酸再生机组规整填料原料质保书、检测报告、原厂包装样式、原材料数量以及购买原材料合同和*扫描件发给甲方确认或者由甲方派人现场验证确认。在甲方确认后同意乙方生产时，乙方方能开始正式投料生产。如甲方未确认同意乙方生产，乙方单方面开始投料生产，甲方一律视填料为不合格产品，不予验收。乙方在规整填料的制造过程中做好全过程的生产记录，记录原料在生产中的使用量。乙方指派专人进行全过程的跟踪记录。该记录做为交货验收的依据之一。

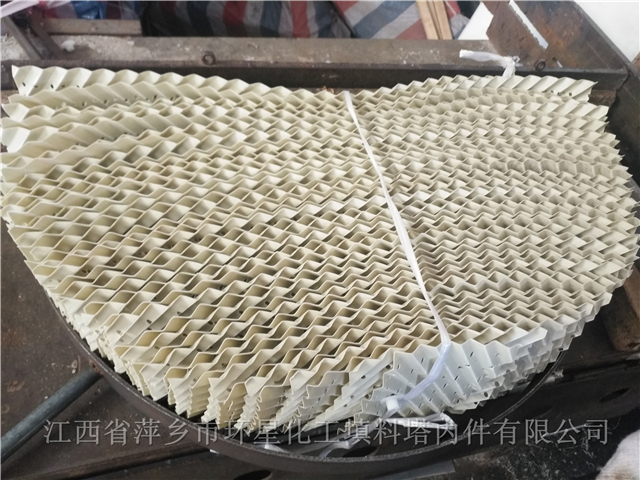

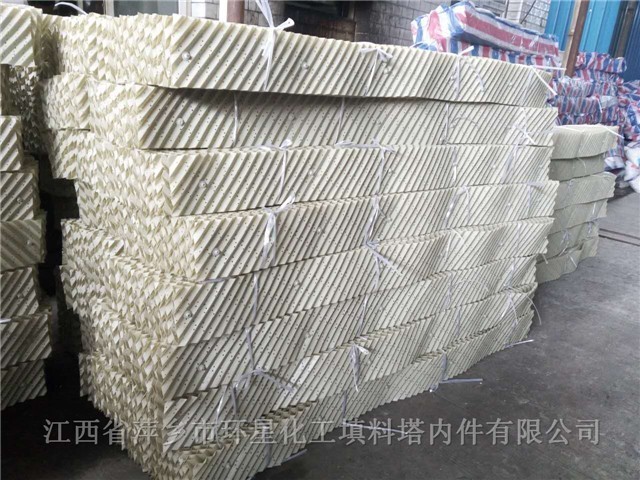

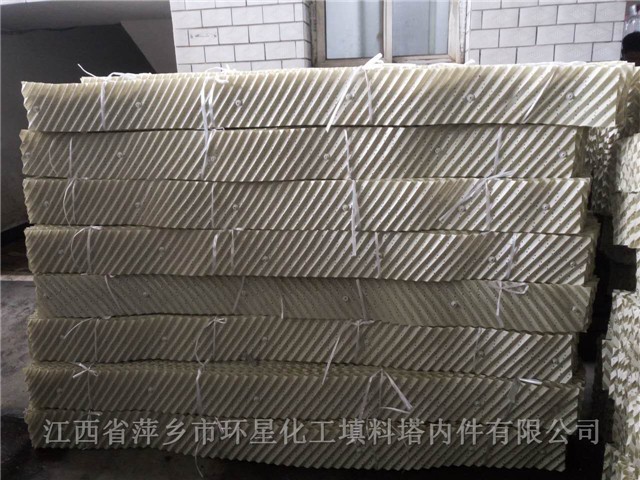

　   SM-250Y型号PPH孔板波纹填料冷轧厂酸再生机组规整填料结构与金属孔板波纹填料类似,材质有聚丙烯、聚偏氟乙烯、聚氯乙烯等。主要优点是耐腐蚀、质轻、价廉、阻力小、效率较高、放大效应小。目前主要有125　Y和250　Y两种规格,它们适用于各种吸收和解吸过程,也用于废气净化及大液体负荷和高操作压力的过程与提高现有塔器的生产能力,还适合于易起泡沫的物系。应用于化肥及环保部门都取得了良好的效果。
