CPVC梅花环填料烧碱工艺塑料泰勒花环规格Φ47/51/73/95

1、CPVC梅花环填料烧碱工艺塑料泰勒花环产品介绍

    离子膜烧碱工艺中，要求塔填料具有耐60-90℃以上热碱、*和次氯酸的腐蚀，一般金属填料和陶瓷填料均不耐热碱腐蚀，后者还容易破损，存在堵塞现象，造成塔设备分离效果差，更换频繁。普通塑料填料不耐*次氯酸的腐蚀。国外大多采用聚四氟乙烯、聚偏氟二乙烯塑料填料，但材料成本相当昂贵，且不宜注塑成型。氯化聚氯乙稀（简称CPVC）花环填料，则完全克服了上述缺点，它既可以耐60-90℃以上热碱腐蚀，也可以耐*及次氯酸、次氯酸纳的腐蚀，材料成本适中，可完全满足氯碱行业的使用要求。填料的材质采用改性的CPVC原料。CPVC是一种饱和状态的高含氯量树脂，其含氯量为62-68%。我们将CPVC粉料与5-8%的LH改性剂相配合，在110-200℃ 的温度下加工成粒料进行注塑成型，使其达到的热稳定性、抗冲击性及耐腐蚀性。填料的结构为双圆花环，抗压强度高，填料之间相互重叠小、比表面积大、流体阻力压降小，塔内不易堵塞，分离效果好，使用寿命长。经化工部非金属材料监测中心和湖南大学化学工程系，安徽化工研究院测试，各项性能指标均符合标准要求.

2、CPVC梅花环填料烧碱工艺塑料泰勒花环规格Φ47/51/73/95材质选用

用户可根据塔内使用条件（如温度、压力、介质等）选择不同材质如聚丙烯（PP）、RPP(玻璃增强聚丙烯)、聚氯乙烯（PVC）、氯化聚氯乙烯（CPVC）、聚偏氟乙烯（PVDF）等塑料花环填料。

3、CPVC梅花环填料烧碱工艺塑料泰勒花环规格Φ47/51/73/95物理化学性能

    我公司萍乡市环星化工填料塔内件有限公司生产的各种材质塑料花环填料理化性能及其指标具体见表1规定。其中PVC、CPVC材质花环填料除具有优异的氯碱外，还具有优良的耐*、耐次氯酸钠氧化、耐氢氧化钠溶液腐蚀性能，并具有较高的耐高温性能：PVC耐温度60℃，CPVC耐温度100℃。PVDF耐温度150℃。其机械强度好，受高温高压不变形，在烧碱和氯碱行业填料塔中广泛使用。根据常规，塔填料一般采用陶瓷填料或常规塑料填料，尤其氯碱行业要考虑耐腐蚀问题。而陶瓷填料不耐*、次氯酸、氢氧化钠及次氯酸钠等含氯、碱性化合物的腐蚀或氧化，导致在部分系统（如*系统）被腐蚀后有掉粉和堵塞管道、设备的现象。而且易破碎，比重大，造成设备投资大，每次检修要填补30%~40%。因此使用PPVC、CPVC材质花环填料解决了陶瓷和常规塑料填料被氯碱、*和次氯酸钠、氢氧化钠腐蚀或氧化问题。

4、CPVC梅花环填料烧碱工艺塑料泰勒花环规格Φ47/51/73/95物理化性能及其指标

塑料花环填料要求外观色泽一致，无气泡和开裂现象。各种材质塑料花环填料物理化学性能见下表规定。

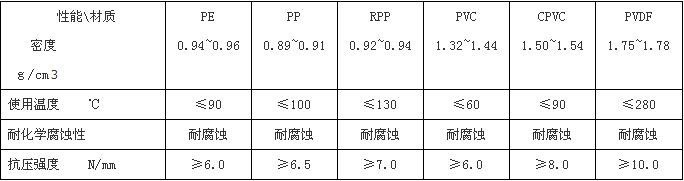

表1：塑料花环材质物理化性能及指标:

4.1、PP塑料泰勒花环填料、梅花环填料，具有良好的耐热性,它熔点164~170℃，制品能在100℃以上的温度进行消毒灭菌。在不受外力作用时，150℃也不变形，在90℃的抗应力松弛性能良好，它的脆化温度为-35℃;具有较高的耐冲击性，机械性质强韧，有突出的抗弯曲疲劳强度，结晶性高，结构规整，因而具有优良的力学性能，其屈服、拉伸、压缩强度和硬度、弹性等都比HDPE高;聚丙烯的化学稳定性很好，抗多种有机溶剂和酸碱.对其他各种化学试剂都比较稳定,但是低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高。聚丙烯加入氧化锌、碳黑或类似的乳白填料等则可改善其耐老化性能。

4.2、RPP塑料泰勒花环填料、梅花环填料，是以聚丙烯树脂为基体，玻璃纤维为增强剂，经化学偶联改性制得的短纤型增强塑料。有较高的热变形温度、尺寸稳定性、低温冲击性能。具有强度高，耐化学腐蚀、电绝缘性好、耐冲击等诸多方面的优异性能。颗粒料纤维含量：10%、20%、30%，也可按用户要求确定纤维含量；耐寒性：-40℃以下存放24小时后，升温到23℃具有的机械性能基本不变；耐老化性能：150℃下，≥700小时，无发脆、开裂现象。

4.3、PVC聚氯乙烯塑料泰勒花环填料、梅花环填料，属非结晶性高聚物，具有阻燃性和自熄性的特点，其极好的耐化学腐蚀性,。硬聚氯乙烯除强氧化性酸（如发烟硫酸）和芳香族及含氟的碳氢化合物和有机溶剂外，对其它一般酸、碱介质都具有较高的化学稳定性，特别是对*、次氯酸钠、次氯酸、氢氧化钠等氯碱类化合物具有优异的耐蚀性。使用温度60℃。

4.4、CPVC氯化聚氯乙烯又名过氯乙烯塑料泰勒花环填料、梅花环填料，是将聚氯乙烯（PVC）进一步氯化的产物。含氯量在61％－68％；热性能优异：CPVC的使用温度比PVC树脂高35～40℃，使用温度可以达到100℃以上，PVC氯化后，材料的机械强度得到改善，较高温度下(如100℃)的拉伸强度仍可达50MPa，90℃下CPVC树脂的蠕变性能仍比PP树脂低一半，在100℃下使用50年后CPVC管的圆周破坏应力2.2MPa。*的耐候性和耐腐蚀性。CPVC不仅耐紫外线和大气老化，常温下还耐各类酸、碱介质，即使100℃仍耐次氯酸钠溶液、乳酸、稀碱液等介质。

4.5、PVDF聚偏氟乙烯塑料泰勒花环填料、梅花环填料，具有耐腐蚀性、耐高温、耐氧化、高机械强度的韧性，高耐磨性、*的耐气候性，耐紫外线，耐辐射性。除不耐发烟硫酸、浓酸、胺的腐蚀及乙、丁、戊脂和极性溶剂的溶胀外，对于酸芳烃类、氯化烃类、醇类和卤素均具有良好的耐腐蚀性能。其制品在沸水中不变形。其使用温度范围为-50℃~150℃，其分解温度为316℃。应避免在370℃以上温度加工、使用，防止分解产生有毒气体。熔点167℃。

5、塑料泰勒花环填料、梅花环填料产品的特性参数

5．1塑料花环特性参数见表2。

5．2不同材质塑料花环填料堆积密度表3

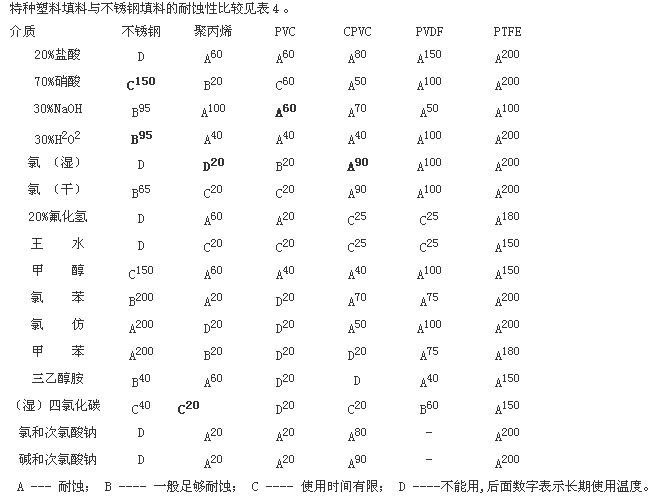

6、特种塑料花环填料与不锈钢填料的耐蚀性比较（℃）

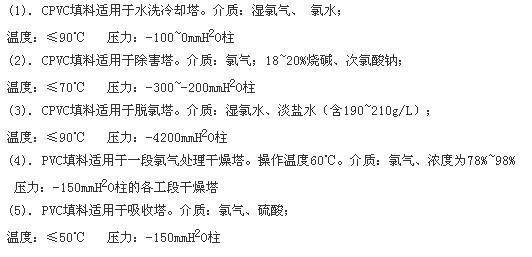

7、CPVC、 PVC花环填料适用于范围和介质

公司文化理念

1、服务完善：萍乡环星化工填料塔内件有限公司向客户的承诺是：按时交货；如果产品出现质量问题，无条件给予退货、换货；我们的产品顾问还可以根据客户实际情况和需要推荐适合的产品。

2、萍乡环星化工填料塔内件有限公司的品牌理念：不接受不合格品，不制造不合格品，不交付不合格品。为国内外客户提供精品填料，以实用的产品+优秀的质量+合理的价格+完善的服务=优秀品牌！

3、公司战略：规范行为、强化管理、持续改善、快速发展。 构筑与顾客的信赖关系，实现顾客利益优先目标；创造*，步步是台阶，天天是起点 优质服务，于细微处听惊雷。

4、价格实惠：萍乡环星化工填料塔内件有限公司CPVC梅花环填料烧碱工艺塑料泰勒花环规格Φ47/51/73/95的产品质量虽然是全国很好的，但是价格却不是高的。始终将客户的利益摆在首位是我公司的价值观。

5、公司宗旨：成长于客户满意，赢利于伙伴成功。制造须靠低成本、竟争须靠高品质。
