甲醇精馏塔金属波纹规整填料、金属丝网波纹填料、不锈钢丝网填料

今天萍乡市环星化工填料塔内件有限公司小编给大家介绍几种甲醇精馏塔高效填料：几种高效金属波纹规整填料。

传统填料塔存在填料造价高、液体负荷小、传质效率低等缺点。随着新型高效规整填料的不断开发 ,具有生产能力大、分离效率高、压降小、持液量小、操作弹性大等优点的新型填料塔开始在甲醇精馏装置上广泛采用。

1结构及工作原理

规整填料是一种在塔内按均匀几何图形排布 ,整齐堆砌的填料 ,它规定了气液流路 ,改善了沟流和壁流现象 ,压降可以很小 ,同时可以提供更大的比表面积 ,从而达到更好的传质、传热效果。目前甲醇精馏中使用的规整填料绝大部分为波纹填料。

2金属丝网波纹填料

金属丝网波纹填料是网波纹填料的主要形式 ,由金属丝网制成。其主要特点是: 理论板数高。理论板数随气体负荷的降低而增加 ,几乎没有低负荷极限 ,放大效应不明显;流通量大、塔体阻力小、压力降低;比表面积大 ,液体均布能力强 ,传质、传热效率高 ,操作弹性大 ,安装检修方便。与同等规模的板式塔相比 ,能使主精馏塔、预塔的塔高降低约三分之一。尽管其造价高 ,但因其性能优良仍得到了广泛的应用。

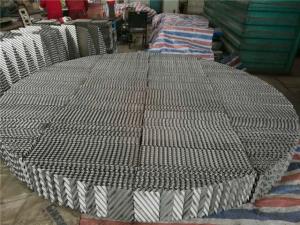

3金属孔板波纹填料

该填料是板波纹填料的一种主要形式 ,又称麦勒派克填料 ,是在金属薄板表面打孔、轧制小纹、大波纹 ,zui后组装而成。波纹板片上冲压的小孔 ,可起到粗分配板片上的液体、加强横向混合的作用;而轧成的细小沟纹 ,可起到细分配板片上的液体、增强表面润湿性能的作用 ,特别适用于大塔径及气液负荷较大的场合。该填料保持了金属丝网波纹填料压降低、通量高、持液量低和几乎无放大效应等优点 ,增加了液体的均布和填料润湿性能 ,提高了传质效率和抗堵能力 ,造价却比丝网波纹填料低很多。

4峰谷搭片式波纹填料

该填料是在常见波纹填料的基础上 ,在波纹填料的每一完整波纹棱线上分段间隔、反向进行切割和冲压 ,产生多个凹坑和切口 ,成为不完整的断续波纹。该填料每一周期的波峰上规则间断地开设截面积形状呈三角形的谷段 ,构成谷段的两个谷面为上小下大的梯形或平行四边形 ,谷段的深度小于 1/ 2波峰高度;而在每一周期波纹的波谷上规则间断地开设截面积形状呈三角形的峰段 ,构成峰段的两个峰面为上大下小的梯形或平行四边形 ,峰段的高度小于 1/ 2 波谷深度。该填料压降小、通量大、横向透气性好、分离能力较大、综合性能优良且易于制造 ,填料片之间不存在“互咬”现象 , 组盘安装 , 使用方

便 ,与常见波纹填料相比 , 效率高约 10 % , 通量大20 % ,压降小 30 % ,壁流减少 30 % ,综合性能更为优良。目前 ,国内一些大型甲醇项目的精馏塔已开始采用这种填料。

5组片式波纹填料和双向曲波填料

这两种填料均由天津大学开发。组片式波纹填料能使气液路流动zui优化 ,解决了效率与通量的矛盾。该填料的每一周期波纹由位于四个平面上的四个以上薄片相交所组成 ,其侧向投影形状为两条互相交错的波纹状折线。填料上均匀分布的平行四边形通道完全取代了常见规整填料上的圆形通孔 ,不仅能节约材料 ,同时增加了比表面积。与普通波纹填料相比 ,分离效率约提高 10 % ,通量增大 20 % ,压降降低 30 %以上。双向曲波填料是金属孔板波填料的zui新进展 ,其结构特点是: 通量更高 , 压降更低 , 与麦勒派克50 Y 填料相比 , 通量提高 25 %～50 % , 压降降低30 %～60 % ,显示出广阔的应用前景。
