真空精馏塔不锈钢丝网填料 BX500型 CY700型金属丝网波纹填料

1、产品介绍：

我公司（萍乡市环星化工填料塔内件有限公司）生产的不锈钢丝网填料（BX500型 CY700型金属丝网波纹填料）是由彼此平行、垂直排列的波纹状丝网组成的一种盘状规则填料，每盘填料高度约50-200mm，波纹方向与塔轴倾斜角一般为30°或45°），相邻两片的波纹倾斜方向相反，于是在波纹网片之间构成了一个相互交叉以相互贯通的三角形截面的通道网，组装在一起的网片周围用带状丝网圈箍住，构成一个圆柱形的填料盘，填料盘的直径略小于塔的内径（2mm左右），以便于装入塔内。填料装填入塔时，上下两盘填料的网片方向成90°，填料在塔内构成均匀的几何图形排列,规定了汽液流路,改善了沟流及壁流现象。

2、产品技术参数：

3、产品应用 :

     真空精馏塔不锈钢丝网填料 BX500型 CY700型金属丝网波纹填料产品主要应用于多种精密分离、精细分离、高纯分离、深冷分离、空气分离等场合。每米填料层可提供3-12块不等的工程理论板数，使塔高得到大幅降低。对于大液气比的体系、强腐蚀性体系，脏堵体系、搞表面张力及高粘度体系等，使用时应慎重。真空精馏塔不锈钢丝网填料 BX500型 CY700型金属丝网波纹填料在石油化工及一般化工、化肥、天然气、生物化工、环境工程、香料工业、医药工业、等广大领域。

4、产品结构性能特点：

  真空精馏塔不锈钢丝网填料 BX500型 CY700型金属丝网波纹填料是用丝网制成的，它材料细薄、结构紧凑、组装规整，因而填料的空隙率及比表面积均较大，而且丝网的细密毛孔，对液体有毛细管作用，有少量液体即可在丝网表面形成均匀的液膜，因而填料的表面润温率很高。操作时液体沿丝网表面以曲折的路径向下流动，故汽液两相在流动过程中不断地、有规律地转向，从而获得较好的横向混合，这就使得在塔的水平截面上、在两网片之间的横向均匀性较好。又因上下两盘填料互转90°，故每通过一盘填料汽液两相就作一次再分布，从而进一步促进了气液的均布。由于填料层内气液分布均匀，所以放大效应不明显，这就是不锈钢丝网波纹最重要的特点。

我厂可按客户需求生产各种产品，并提供设计、制造、指导安装一条龙服务。

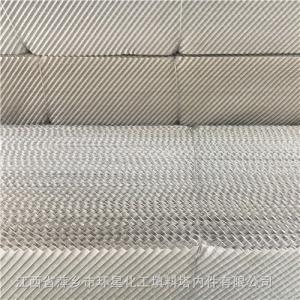

下图是我公司金属丝网波纹填料车间现场生产状况实拍图片：

波纹填料按照材质不同可分为丝网波纹填料和板波纹填料两大类，其中丝网波纹填料分为金属丝丝网和塑料丝网，板波纹填料的材质又有金属、塑料和陶瓷之分。近年来不断开发的新型高效规整填料也以金属板波纹填料和金属丝网波纹填料为主，尤其在将其表面进行物理及化学方法处理后，分离效率大幅提高。概括来说，主要优点有：①理论板数高，具有大通量、低压降；②低负荷性能好，理论板数随着气体负荷的降低而增加，几乎没有低负荷极限；③放大效应得到明显改善；④对难分离物系、热敏性物系及高纯度产品的精馏分离提供了有利条件，满满足了精密、大型、高真空精馏裝置的要求。

丝网波纹填料是由垂直排列的波纹丝网条片组成的盘状规整填料，其比表面积数值对传质性能有着决定性的影响，依比表面积的不同，丝网波纹填料可分为250m2／mi350m2／m3、500m2／m3、700m2／m3型等。因丝网细密，故其空隙率较高，填料层压降低；由于丝网独特的毛细作用使液体容易在填料表面呈膜状分布，且液膜薄，持液量小，因此具有突出的润湿性能，分离效率高。不足之处就是造价较高、忌阻塞、怕腐蚀。金属丝网波纹填料常用于真空精馏、常压精馏与吸收等单元操作；塑料网波纹填料适用于低于80℃的一般吸收过程。

以下介绍几种具有代表性的经典规整波纹填料与新型高效波纹填料

 Gauze填料1962年瑞士苏尔寿（ Sulzer）公司开发出了金属丝网波纹填料，该填料由模具压制成波纹片，再反向排列组装成盘状填料，其填料波纹片与竖起方向的夹角多为30°和45°。该填料具有效率高、持液量小、压降低、通通量大等特点，多用于清洁物料和热敏性物物质的分离离，并于20世纪60年代后期在工业中投入应用。但是该填料生产成本高、抗堵塞能力差且装卸、清洗不易，不适合大黏度和含固体物料的分离，这限制了它在吸收和精馏中的应用，但也促进了规整填料的进一步发展。
