四氟填料支撑 聚四氟乙烯填料支撑板 碱洗塔填料支撑环板

江西省萍乡市环星化工填料塔内件有限公司生产一种四氟材质的填料支撑板，是聚四氟乙烯材质做成的填料栅板，也叫填充物支撑环板，这种四氟填料支撑板经常用到碱洗塔内使用，因为碱洗塔是一种腐蚀性比较强的塔设备，所以需要用到耐酸耐腐蚀极好的四氟材质支撑件。

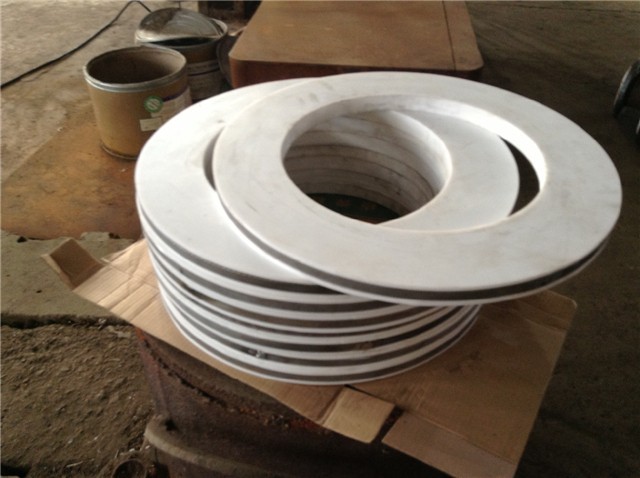

下图是我公司生产的1.1米直径四氟填料支撑板聚四氟乙烯填料支撑板

四氟填料支撑板介绍:

填料支承装置是填料塔的主要附件之一,要求支承装置的自由截面积应大于填料层的自由截面积。填料支承栅板是結构最简单、最常用的填料支承装置。如图所示。它放置于焊接在支承器上。铸铁支承栅板长期应用于氯碱工业及硫酸工业中。但在装填散堆填料时,可在栅板条上整齐摆放大尺寸十字隔板环填产,其尺寸规格视塔內填料型号而定。若塔内填料过小则摆放几层,尺寸依次减小,以使上面散堆填料不易落下,这样还可使栅板各距离加大,以节省材料及加工工时。

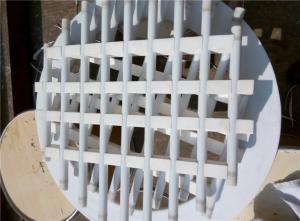

下图是我公司生产的1.1米直径四氟填料支撑栅板聚四氟乙烯填料支撑板

四氟填料支撑板应用:

江西省萍乡市环星化工填料塔内件有限公司生产生产的主要四氟填料支撑板应用于波纹填料塔和散堆填料塔。硫酸吸收塔、干燥塔及冷却塔就是在耐酸陶瓷栅板上增砌陶瓷十字环,然后再上面散装颗粒型填料。在栅板支承上放苴一盘板波家填料也是一个好办法,这样不但使支承装置开孔率加大,而且也可使栅条间距加大到100mm以上。有的在栅板条下端开锯齿槽,可使液体易于流下且较均匀。

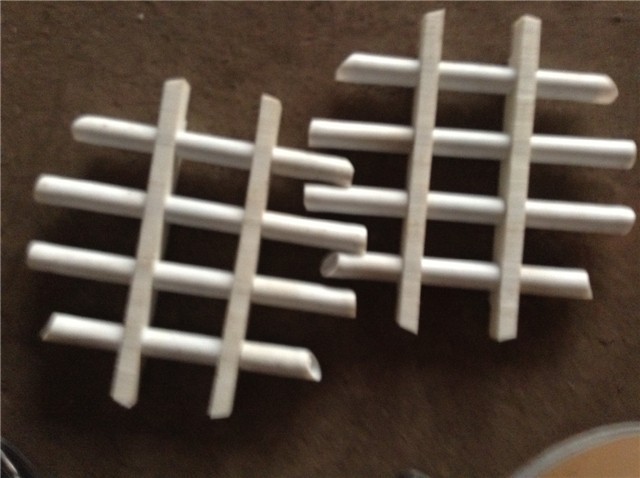

下图是我公司生产的1.1米直径四氟填料支撑栅板聚四氟乙烯填料支撑板

四氟填料支撑板的结构与尺寸

江西省萍乡市环星化工填料塔内件有限公司生产生产的聚四氟乙烯填料支撑板根据下列因素确定:塔径、塔体椭圆度、墳料直径、埴料层高度、栅板加工制造及安装拆卸。塔径较小是,采用整块式栅板。塔径小于350mm时,栅板可直接焊接在塔壁上,塔径在400-500mm时,栅板需招置在焊接于塔壁的支撑器上。直径较大时,宜用分块式栅板。塔径在600-800mn时,栅板由由两块组成.塔径在900-1200mm时,栅板由三块组成。塔径在1400-1600mm时,栅板由四块组成。但不管栅板分成几块,均需将其招在焊接于塔壁的支撑器或支撑块上,大塔的支撑器还得用支持板来加强。分块式栅板,每块宽度为300-400mm.每块重量不能过重,以便从入孔进行装卸。

为了增加栅板的刚度,用于塔径大于900mm的栅板,须增加上、下连接板。但用于支撑波纹填料时,不用上连接板。

下图是我公司生产的1.1米直径四氟填料支撑环板
