不锈钢FG蜂窝格栅填料 格栅孔板波纹填料 抗堵塞抗结焦性能

格栅孔板波纹填料是一种新型的规整孔板波纹填料，也叫格栅填料，我们也称之为不锈钢FG蜂窝格栅填料，它具有良好的抗堵塞抗结焦性能。下面就来简单介绍下这种新型的规整填料。

一、不锈钢FG蜂窝格栅填料结构介绍：

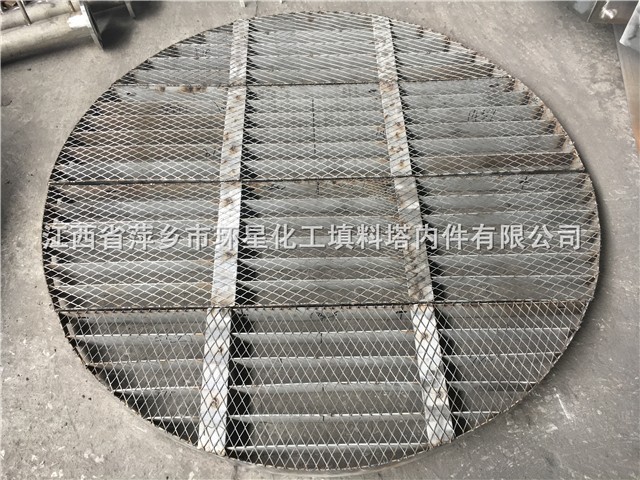

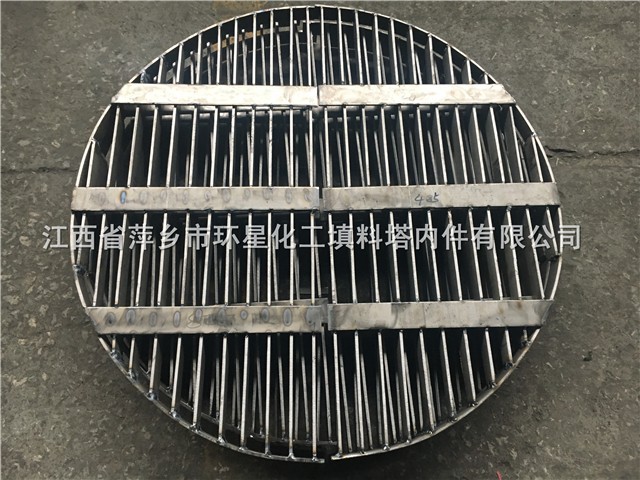

  不锈钢FG蜂窝格栅填料（即格栅孔板波纹填料）在与垂直方向倾斜一定角度的多层平面上平行排列金属板，在金属板之间按一定距离（20-100mm）插入相应的金属隔板，插入的隔板与金属板垂直；在每一块金属板及格板上都开有多排舌片，两邻两排的舌片开口方向相反，舌片与金属板成一定角度（如450或1350角）；在金属板及隔板上的开孔率为板面积的5-15%左右；在与分离塔塔壁接触的金属板面和隔板部分做成与塔壁相一致的圆弧线形。

二、不锈钢FG蜂窝格栅填料（即格栅孔板波纹填料）的产品应用

  为了提高塔的通量、改善两相的流道减小沟流壁流和轴向返混等等不良影响以传质效率和抗堵塞、抗结焦性能，萍乡市环星化工填料塔内件厂对目前不锈钢规整填料的结构进行优化设计新设计出了这种不锈钢FG蜂窝格栅填料。

  不锈钢FG蜂窝格栅填料是一种新型高传质效率规整填料，该填料常用于国内某炼油厂、石化厂、石蜡厂、 沥青燃料厂等。塔径一般在1-5米间。应用装置：汽油脱硫醇、液态烃脱硫醇、液化气脱硫化氢、液态气脱硫化氢、液态烃脱硫醇、液态烃脱硫化氢、液态烃脱硫化氢、催化液化气脱硫醇塔、液化气脱硫塔、烟气脱硫装置洗涤塔、滑油NMP、精制润滑油糠醛精制、糠醛精制抽提塔、丙烷脱沥青、丙烷脱沥青抽提塔、丙烷脱沥青沉降塔、丙烷脱沥青临界分离、溶剂再生、丙烯腈急冷塔、丙烯腈急冷塔、60万吨甲醇含酚废水处理、煤制芳烃含酚废水处理、劣质煤综合利用示范项目、图克化肥项目废水处理塔等等 。

三、不锈钢FG蜂窝格栅填料主要特性参数（可生产304、316L、321、双相钢、钛、合金等材质）

四、不锈钢FG蜂窝格栅填料（即格栅孔板波纹填料）结构的性能特点：

a.主体采用蜂窝型，使两相的流动分布更为合理；

b.相邻两层填料采用90度角交叉安装，加动两相的扰动程度，使其混合更加均匀，提高传质效率；

c.单板与水平面成45度或135度，减小两相的易聚物在填料表面的停留时间，以防止聚合结焦，并且使液体对沉积在填料表面的脏堵物有自清洗作用；

d.单板上开设的舌片，使得各板之间的两相物质交换更加充分，并有效地提高了填料表面的利用率，提高传质效率；

c.各板之间的大板间距（60-100mm）大大提高了两相的通量；

e.与塔壁接触的单板采用弧线形，减小壁流和轴向返混等不良影响，提高传质效率。
