筛孔塔盘（即穿孔塔盘板、也称为筛板内件 筛孔塔板等）

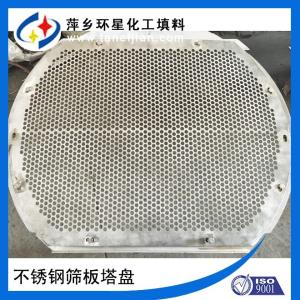

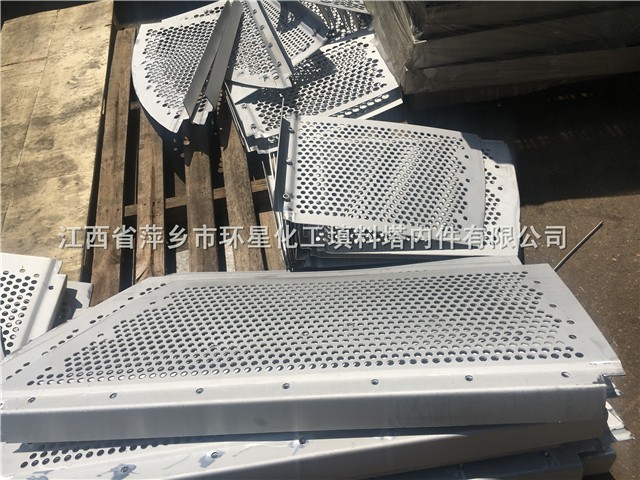

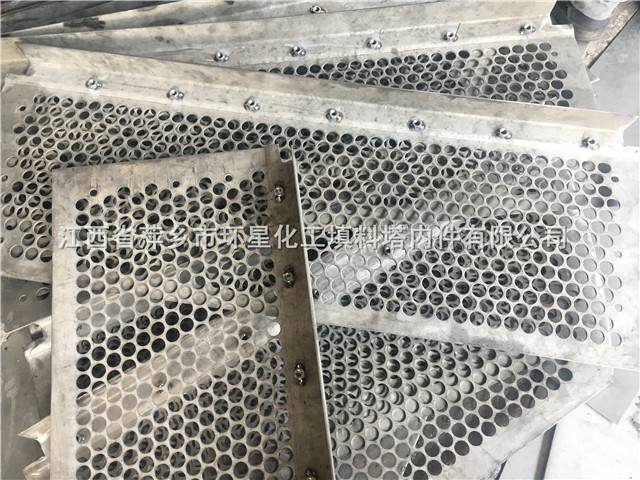

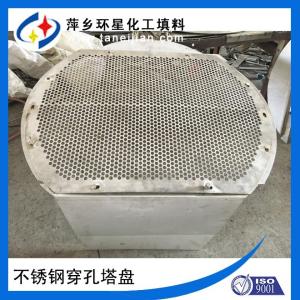

    萍乡市环星化工填料塔内件厂塔内件车间生产的：30层不锈钢316L筛孔塔盘（即穿孔塔盘板、也可以称为筛板内件 筛孔塔板等）完工出货。这批(DN1600直径筛孔塔盘)是河北某大型设备厂家，用于蒸馏塔设备配套使用。筛孔塔盘直径：φ1600，数量：30层，材质：不锈钢316L。

下面给大家简单介绍少关于塔盘/塔板的相关知识：

筛孔塔板即筛孔塔盘是板式塔内的主要构件结构，包括塔盘（塔板）、降液管、溢流堰，各种不同形式的阀件、紧固件及支承塔盘类型的支承件等。它是为了满足馏分、反应、分离的工艺要求。常用的塔盘有筛板塔盘、浮阀塔盘、泡罩塔盘和舌形塔盘、S形塔盘、浮动喷射式塔盘、混合型塔盘等形式一般塔径小于８００mm时可采用简单的整块式塔板。大直径塔的塔盘的是分块式塔板，每块塔板都可从人孔（ＤＮ４00mm或ＤＮ５００mm）中进出，以便于安装检修。

关于穿孔塔盘塔板也称为筛板塔盘的优点有以下几点：

筛孔塔板即筛孔塔盘，这种塔盘是在塔板上均匀的开了许多小孔（气体不走弯路）。

1）结构简单、制作维修方便。

2）相同条件下的生产能力高于浮阀塔；

3）塔板压力降较低，适用于真空操作；

4）塔板效率较高，但稍低于浮阀塔盘；

5）具有较高的操作弹性，比泡罩塔盘稍低

     根据我公司从事塔盘十多年的生产经验，生产的塔盘包括：F1浮阀塔盘、导向浮阀塔盘、条形浮阀塔盘、泡罩塔盘、筛孔塔盘等，100万吨焦炭能力的脱苯塔一般30层穿孔塔盘塔板泡罩塔板塔盘左右，塔径在DN2300或DN2500，关键看富油量、富油含苯、贫油含苯等，脱苯塔塔体上端材质*用316L，下端304，现在塔内件一般是垂直筛板（或叫 导向喷射），老式泡罩已经基本不用了。

我们还可以了解下其他几种常用的塔盘形式产品性能：

泡罩塔盘：

泡罩塔盘是工业上应用最早的一种塔盘。是在塔盘板上 开许多圆孔，每个圆孔上焊接一个短管，称为升气管，管上 再罩一个“帽子”，称为泡罩，泡罩周围开有许多条形孔。工 作时，液体由上层塔盘经降液管流入下层塔盘，然后横向渡 过塔盘板，流入再下一层塔盘；气体从下层塔盘上升进入升 气管，通过环形通道再经泡罩的条形孔流散到泡罩间的液 层中。

浮阀塔盘：

浮阀塔盘/板是板式塔中的主要部件。浮阀塔是20世纪50年代开发的一种新塔型，其特点是在筛板塔基础上，在每个筛孔除安装一个可上下移动的阀片。当筛孔气速高时，阀片被顶起上升，空速低时，阀片因自身重而下降。

不锈钢筛板：

不锈钢筛板是一种性能优良的并流喷射塔板，可有效提高传质效率。其传质是在气液两相的喷射状态下进行的，气相为连续相、液相为分散相，与传统的泡罩、筛板、浮阀塔板有着本质不同,后者的气液接触是以鼓泡状态进行，气相为分散相、液相为连续相。
