泡罩塔盘 DN50 80 100圆形泡罩塔盘 定制生产不锈钢泡罩塔板

一、泡罩塔盘性能参数

    泡罩塔盘是化学工业中使用最早的一种典型的鼓泡型板式塔盘，在蒸馏、吸收等两相传质设备中占有主 导地位。 其主要优点： ①塔板效率高，且在较宽的负荷范围内也能保持高效；②生产能力较大；③操作稳定，弹性大，适用范围广，不易阻塞等。不锈钢泡罩塔盘所用气液接触元件是泡罩，它的结构形式有圆形及槽形两类。泡罩安装在升气管的上方，在安装良好和气液负荷不过量的情况下，不会发生泄漏，因些泡罩塔盘操作稳定、弹性较大。由于结构上的原因，塔盘上层液较高，两相接触时间较长。

泡罩塔盘：

泡罩塔盘在广泛的应用中证实具有以下优点：接触面积大、低气压、低液压、接触时间长、低泄漏率、我们有很多种形状的泡罩塔盘可供选择。我们也可以根据客户的要求生产各种泡罩。

下图为萍乡市环星化工填料塔内件有限公司生产的：DN150泡罩 2.5米直径不锈钢泡罩塔盘

二、主要类型

   不锈钢泡罩塔盘主要类型；圆形泡罩塔盘、条形泡罩塔盘、隧道式塔盘、S形塔盘力。下面主要介绍圆泡罩塔盘。

圆泡罩塔盘

不锈钢圆泡罩塔盘是塔板上设有若干圆形泡罩，泡罩上开有一定数量的齿缝，泡罩内有升气管，气体由升气管进入，经环形截面及回转通道由齿缝流出，与塔盘上的液层进行气液接触，从而达到气液传质的目的，圆形泡罩主要有以下几种形式：一是标准型泡罩：标准圆泡罩（JB1212-1999）是我国应用的主要泡罩类型，规格DN80 DN100、DN150的圆泡罩；二是薄型圆泡罩：塔盘板的厚度小于4mm时，推荐如图2的结构，它的升气管的下端有一个凸出液纹，用来控制伸出塔盘板的高度，升气管和塔盘板的连接采用胀接后翻边。

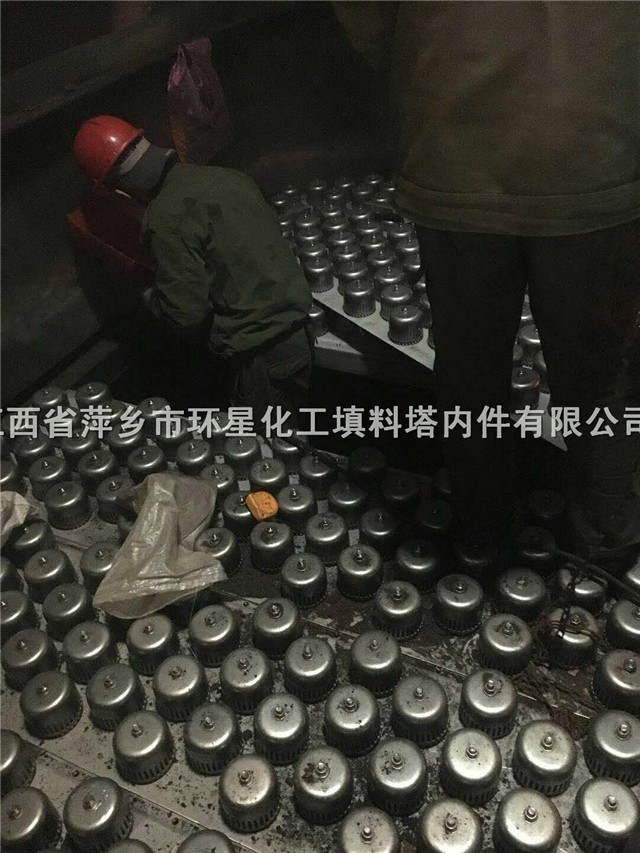

下图为萍乡市环星化工填料塔内件有限公司生产的：DN50泡罩 2.3米直径不锈钢泡罩塔盘

三、泡罩塔盘技术要求如下

    1.升气管扩口处表面不允许有裂纹，沟槽等缺陷；

    2.泡帽安装后，泡帽内径与升气管外径之前的距离应均等，其偏差不大于 2mm；

    3.塔盘安装后，必须平整，平面度偏差不大于2mm；

    4.升气管应垂直于塔板，其顶面应在同一水平面上，其偏差不超过±1mm；

    5.升气管与塔板胀接后，须保证严密性，不漏水；

    6.塔板上各泡帽的齿缝上缘应在同一水平面上，其偏差不超过±1

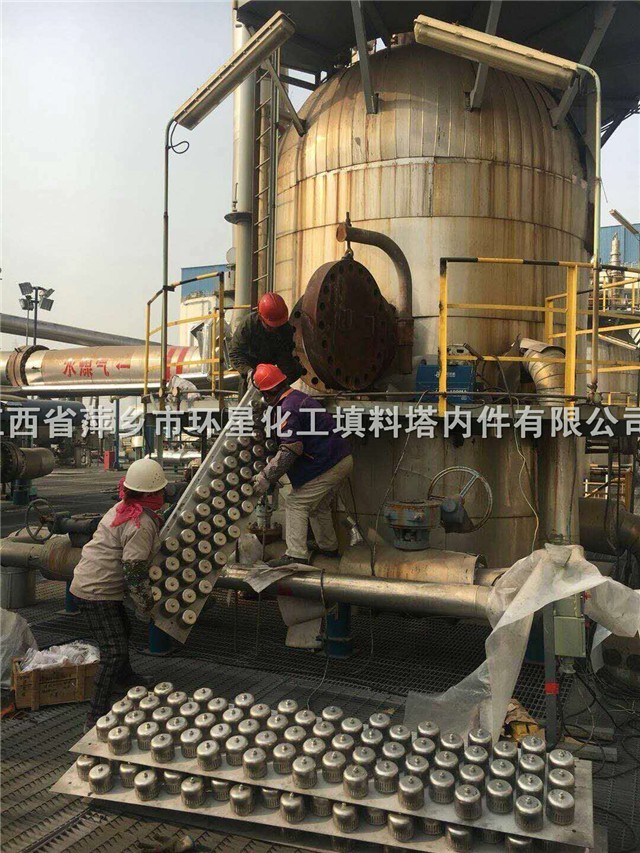

下图为萍乡市环星化工填料塔内件有限公司在山东某化工现场指导按照DN100泡罩 3.6米直径泡罩塔盘
