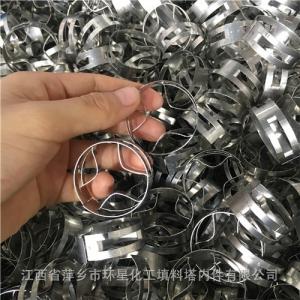

清华大学QH型扁环填料萃取塔QH-1型扁环QH-2型梅花状扁环填料

QH型扁环填料就是我们平常说的金属扁环填料，也可以叫内弯弧形筋片扁环填料或者不锈钢扁环，其中就包括三种规格型号：1、QH-1扁环填料，2、QH-2梅花扁环填料，3、QH-3超级扁环填料。QH型扁环填料是由清华大学开发的新型高效散堆填料，主要针对于一些适用于精馏过程的填料在液液萃取过程中并不能获得理想的分离效果的情况，因此，QH型扁环更适用于萃取过程，经常应用到萃取塔，也可以称扁环填料为萃取塔填料。

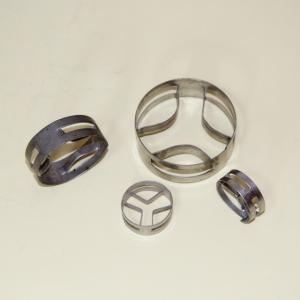

一、QH－1型扁环填料产品性能结构特点：

萍乡市环星化工填料塔内件有限公司生产的QH型扁环填料的扁环结构在于降低填料单兀的几何重心，减小床层中填料的卧置使得卧置率降低，因此加强了填料单元立放的稳定性性。QH型扁环填料主要包括QH1型扁环填料与QH－2型扁环填料，其中，QH－1型扁环填料的主要特点是采用了区别于传统填料的内弯弧形筋片结构，这种结构在加强填料强度的同时促进了液滴群的循环流动，提高填料萃取塔的处理能力与传质效率；采用0．2～0．3极低的高径比以此降低液液体系轴向混合严重的特点，使乱堆的填料亦具有一定程度的有序排列，降低阻力降，进而有效抑制液液两相的非理想流动。此外，根据不同的萃取体系与生产要求，该填料可采用多种不同材质制成不同规格。经过大量的实验与工业应用的检验，QH－1型扁环适用于低界面张力体系的液液萃取过程。该填料具有低阻力降、高处理能力与传质效果及宽选择范围的优良性能。

二、QH型扁环填料产品应用：

萍乡市环星化工填料塔内件有限公司生产的QH型扁环填料结构简单，容易加工，可采用碳钢、不锈钢、铝、塑料和陶瓷等多种材质加工制造。系统的实验研究和工业应用表明，此扁环填料具有以下优秀的性能：用于低界面张力体系的液一液萃取时，此填料的性能明显优于Pall环、Intalox鞍等国外引进的新型填料；用于中等界面张力体系的液一液萃取时，此填料的性能优于Pall环和大孔筛板等；用于气一液传质过程时，处理能力大、阻力降小、传质效率高。在实验条件下，性能优于或相当于国外引进的先进填料。

萍乡市环星化工填料塔内件有限公司生产的QH型扁环填料应用成功的例子：山西某大型医药厂今年新上的精馏塔萃取项目，就采用的这种金属扁环填料作为萃取塔填充材料，萃取塔直径2米，总共3台塔，每台塔装填扁环填料高度为：15米。采用QH-1金属扁环填料提高了填料的强度，取消可能引起液滴聚结或物料结焦的翻边，填料内部的流道结构更为合理，从而提高了填料的传质效率；其高径比为0.2至0.4，在乱堆时也能体现一定程度的有序排列的特点，从而降低了填料的阻力降和轴向返混，增加了处理能力，提高了传质效率。

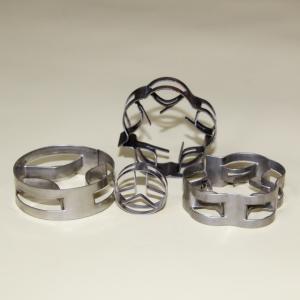

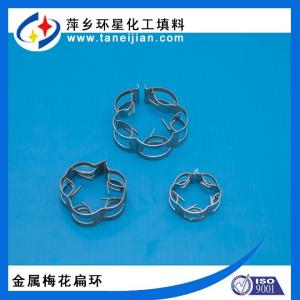

关于QH-2型梅花状扁环填料产品详细描述：
在QH－1型扁环填料的基础之上，清华大学进而开发了QH－2型扁环填料，该填料的特征是采用了梅花状的扁环，进而增加其比表面积，提高传质效率。除了具有QH1型填料的优点之外，QH－2型扁环还具有质量轻、成本低的优点 。

萍乡市环星化工填料塔内件有限公司生产的萃取塔常用填料，我们称之为扁环填料，有金属扁环填料和不锈钢扁环填料，还有一种梅花型扁环填料，类似于塑料花环填料。当然扁环填料还可以生产塑料材质的，我们称为塑料扁环填料，常见材质有PP聚丙烯和CPVC氯化聚氯乙烯。QH-1金属扁环填料由于它结构的特性，处理能力大，阻力小、传质效率高，所以经常应用到萃取，精馏和吸收过程。

若您需要了解更详细的产品信息或者有任何疑问，欢迎来电来函咨询。销售部周小姐

微信/

邮箱：taneijian@163.com

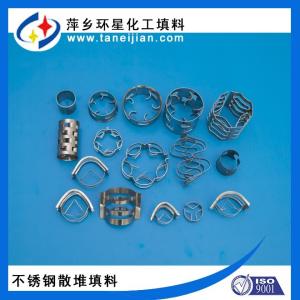

我们公司（萍乡市环星化工填料塔内件有限公司除了可以生产各种型号的扁环填料，还可以生产各种金属散堆填料以及金属规整填料，比如：不锈钢孔板波纹填料、金属丝网波纹填料、网孔波纹填料、刺孔板波纹填料；鲍尔环、阶梯环、矩鞍环、英特洛克斯环、拉西环、共轭环、双层共轭环、八四内弧环等产品。

江西省萍乡市环星化工填料塔内件有限公司是化工部化工技术中心站成员单位，是天津大学为数不多的几家合作单位之一。江西省萍乡市环星化工填料塔内件有限公司主要生产塔内件及塔设备、金属散堆/规整填料、塑料散堆/规整填料、陶瓷散堆/规整填料、水处理填料、淋水填料、环保脱硫塔填料、化工设备填料、生物滤料、催化剂、吸附剂分子筛瓷球等化工填料。
