产品简介：

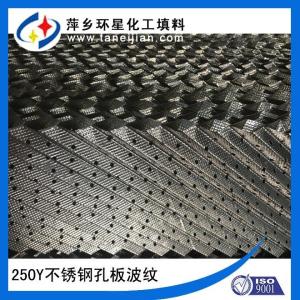

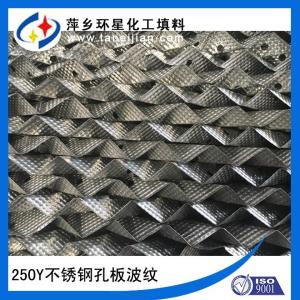

新型不锈钢板波纹规整填料是在金属薄板表面孔、轧制小波、大波纹*组装而成的规整填料。
新型不锈钢板波纹规整填料具有阻力小、气液分布均匀、效率高、通量大、放大效应不明显等特点，应用于负压、常压和加压操作。

（新型不锈钢板波纹规整填料产品应用案例）

 河南某焦化公司有两座42孔JN43-80型焦炉，粗苯回收系统设有3台钢板网洗苯塔，于1989年7月投产以来，生产一直比较稳定。在配煤挥发分为28%-32%时，粗苯回收率可保持在0.60%，洗苯塔阻力逐渐增大，1号塔已高达2.3kpa以上，之间影响粗苯工序正常运行，为此我们建议客户将1号塔洗苯塔更换成新型不锈钢孔板波纹填料/波纹板规整填料，自投产以来取得了显著的效果。

1、改造前情况

   足本工序有3台洗苯塔（DN3500,H=36.922m）。内装13层钢板网填料，每层高1.5m，单层总接触面积为7813立方，塔顶用宝塔式喷头，中部设有一个气液再分布器，在3号塔顶设有捕雾层。正常操作时2开一备，单塔阻力均在1kpa以下。1999年后，阻力逐渐增大，*达到2.3kpa，使煤气鼓风机负荷增大，*达到30kpa，直接威胁煤气输送系统的稳定运行，其主要原因有以下几点:

 1)煤气中的焦油进入洗油。

 2）洗油质量差。

 3）洗油变稠。

 4）洗油的热裂解和炭化。

 5）填料腐蚀。

2、改造过程

为此，首先拆除了1号洗苯塔中的钢板网填料及其支撑，保留塔中部的气液再分布器。安装新型高效板波纹填料（波纹板厚度0.3mm，每层高度200mm）。重新增设填料支撑。全塔填料分四段，*段由6层250Y型新型不锈钢孔板波纹填料/波纹板规整填料和25层125Y型不锈钢板波纹板规整填料组成,第2段由6层250Y型不锈钢板波纹板规整填料和22层125Y型不锈钢板波纹板规整填料组成，第三段有6层250Y型不锈钢板波纹板规整填料和13层125Y型不锈钢板波纹板规整填料，第4段由5层250Y型不锈钢板波纹板规整填料组成。填料的总接触面积为2.5万立方。

3、效果

由此看来新型不锈钢板波纹板规整填料在焦化行业的洗苯塔中，应用效果良好，具有传质效率高、通量大、阻力小、价格低等特点。

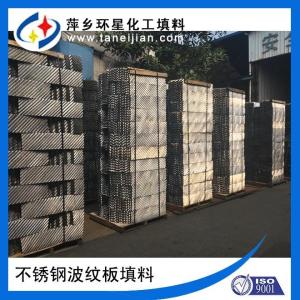

我厂（萍乡市环星化工填料塔内件厂）今年已经接受了各大型化工厂及环保公司几千立方不锈钢板波纹板规整填料的订单，订制的型号包括：125Y型、350Y型、450Y型、500Y型等，其中订制数量最多的125Y和250Y型号。我厂金属波纹车间每天也是24小时3班倒作业紧张的赶货生产中，欢迎新老客户随时来我厂参观指导工作，也欢迎新老客户随时来电咨询。
