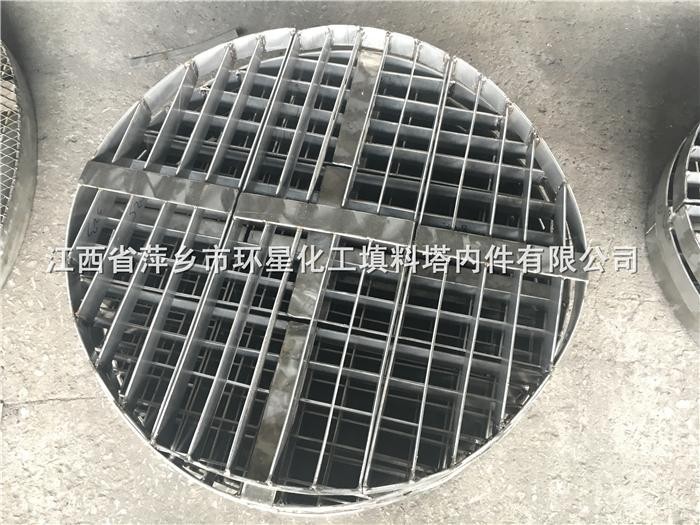

（萍乡市环星化工填料塔内件厂）生产的不锈钢格栅填料支撑圈带筛网

格栅英文名：Grille

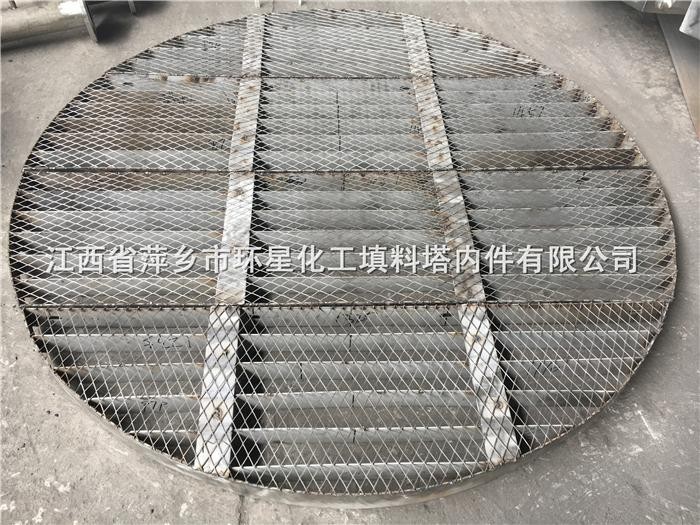

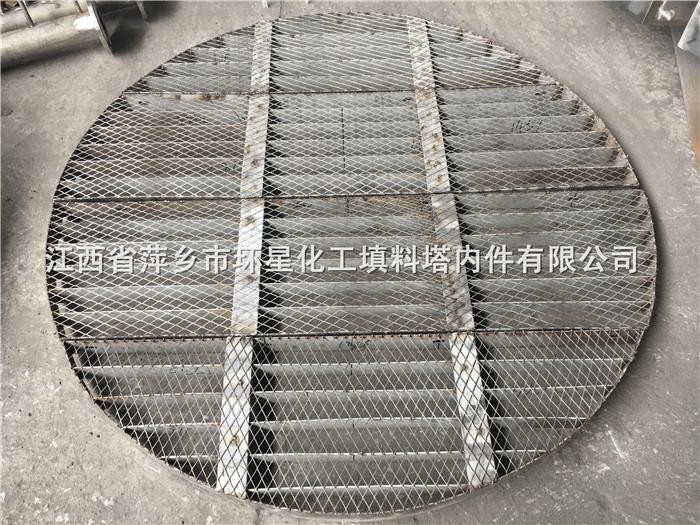

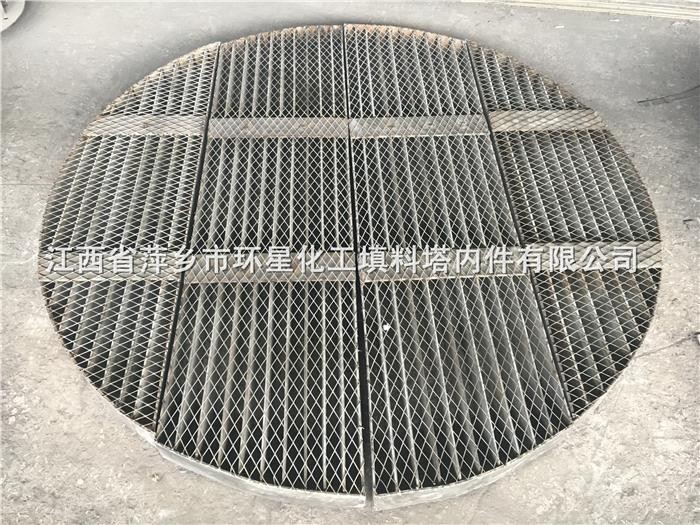

（萍乡市环星化工填料塔内件厂）应客户需求，在普通的格栅填料上面焊一层筛网，就是上图中所生产的带筛网的格栅，现在越来越多的客户要求要这种带筛网的格栅，这种带筛网的格栅效率更高。

格栅填料板片之间距离较大（一般为24~42mm），空隙率高，比表面积大，气体和液体有固定的走向，每层板的通道非赏均匀，随着气量的增加或者液量加大，气液两相间的作用增强，但是迟滞液量很小，塔的阻力很小，格栅填料塔内不存在填料床内满是液体的现象，所以采用塑料格栅填料对旧塔改造可以选用较高的空塔速度，是一般填料的1.5~3倍。大提高了生产能力，对新塔的设计可以降低塔的直径和高度。　　

     由于格栅填料板片之间距离较大，板片表面非赏光滑，气体上升和液体下降阻力大大降低，气体和液体有固定的通道，流体在板片之间不断的冲刷接触，使得含尘气体和液体不会在填料表面停滞、沉积、淤积和堵塞。因此塑料格栅填料是一种高效，大通量、压降低、不会堵塔的新型规整填料。在正常操作条件下，通量比板式塔高80%。

填料支承装置的主要作用是支承床层中填料的重量，因此它应有足够的强度和刚度。在计算支承装置的强度和刚度时，要考虑填料的重和填料持液量。而不应该把塔壁对填料的曳力及上升蒸气通过填料的压降考虑进去。此外，从过程的角度考虑，还要求其开孔率大能使气液顺利地通过支承装置不致过早发生液泛，气液分布要均匀、阻力小，同时还要求结构简单，易于安装，所用材料不受塔内物料的腐蚀。现有的填料支承装置有四种类型即孔板型、栅板邢、气液分流型、栅梁型。
选择使用哪一种类型的支承装置，要根据所处理物料的物理性质、过程特点而定。主要根据塔径、使用的填料种类及型号、塔体及填料的材质、气液流率、塔的能力及效率等。
最早出现的填料支承装置为孔板型。它是在平板上开孔或开槽，使气液在孔或槽中逆流通过。开孔率仪为15-20%,而放置填料后，一部分的孔或槽被填料堵住，特别是实壁行散装填料（如拉西环）更易堵塞而发生液泛，限制了塔的生成能力;加之孔板型支承装置断面系数数小，机械强度和刚度都很差，除特殊需要(例如萃取塔)外建议不采用这种支承装置。而栅板型结构简单，气液分流型开孔率高，二者广泛应用于填料塔中。栅梁型主要用于直径2000mm以上的塔重，栅梁型文承装置为新开发的支承结构，它省去了阻挡气液流动的工宇形支承梁，因而将会推广应用于大塔中。

（萍乡市环星化工填料塔内件厂）可以生产塑料格栅支承填料、金属格栅支承填料，定制格栅支承填料需要根据塔内放置的填料以及塔结构等情况来决定格栅支承的材质及规格大小。在填料塔的设计过程中,必须正确选择好填料支承装置。因为支承装置的好坏对保证填料塔的操作性能具有重大作用。假如选择的填料本身性能很好,它的通过能力很大,然而由于支承装置设计不当,造成塔内液泛提前到达,则会降低塔的生产能力,影响到整个工业生产。

注：本公司专业生产各种塔内件及塑料、金属、陶瓷化工填料，可以根据客户的要求制作！热忱欢迎新老客户来电、来函或莅临我公司洽谈业务、指导工作。
