聚丙烯塑料格栅填料性能简介

格栅填料英文名：Grid-pack

聚丙烯塑料格栅填料（Grid-pack）主要是以塑料型材-板片作为主要传质构件. 塑料板片垂直于

塔器截面, 与气流和液流方向平行, 上下两层呈45°旋转. 在操作过程格栅填料能够提供*的比表面积, 使气体上升和液体下降阻力降低. 液体靠重力沿格栅表面下降, 与上升的气体接触, 在塑料板片表面呈膜状向下流动, 气体作为边疆相自下而*动, 与液膜接触传质, 气液之间形成滴状或膜状接触, 因此传质效果好, 吸收效率高. 在脱硫塔内在汽流和水流的冲刷下, 基本消除了气体和液体有固定的通道, 流体在板片之间不断冲刷接触, 使得含有固体颗粒或含尘气体和液体不会在填料表面停滞、沉积、淤积和堵塞. 因此格栅填料是一种高效、大通量、低压降, 不堵塔的新型规整填料, 对于煤气的冷却除尘、脱硫等具有较大的优越性.

聚丙烯塑料格栅填料（Grid-pack）技术参数

塑料格栅填料（Grid-pack）结构及其优点

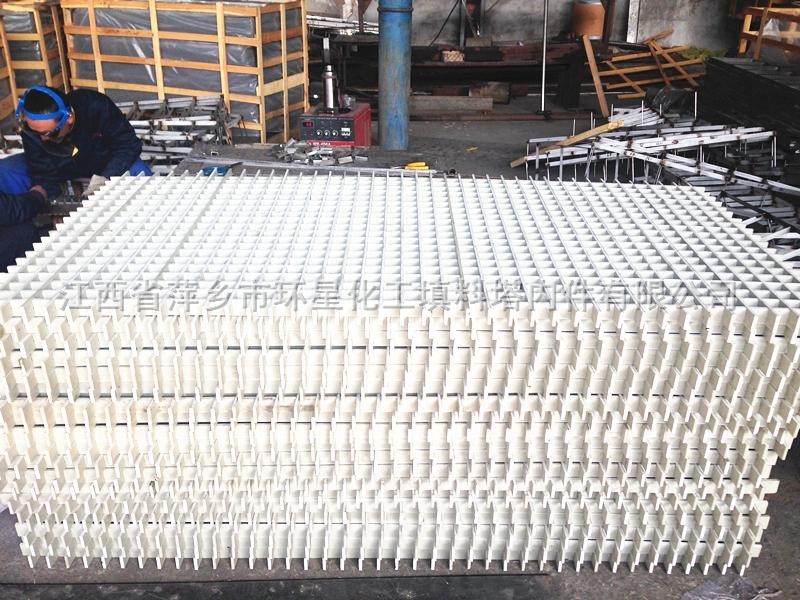

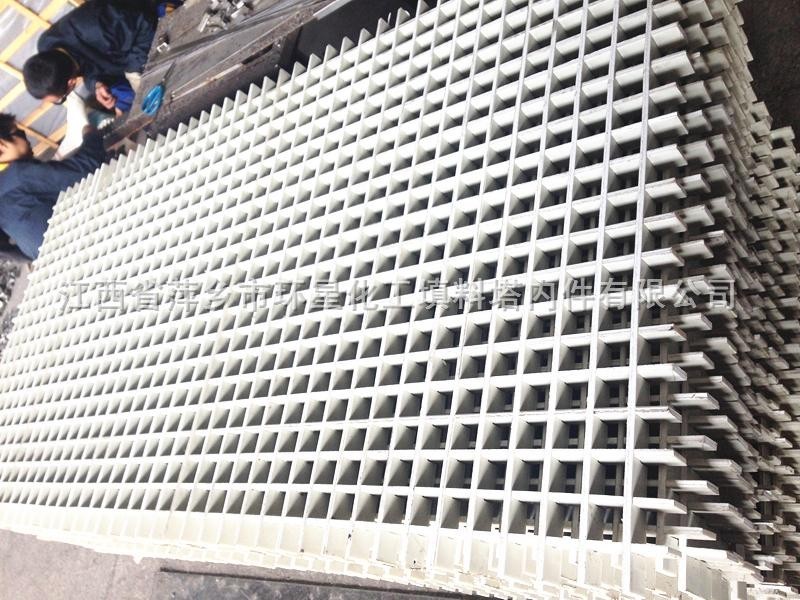

聚丙烯塑料格栅填料（Grid-pack）是新型规整填料, 是由4-6mm PP、PVC等材质塑料板经过一定的

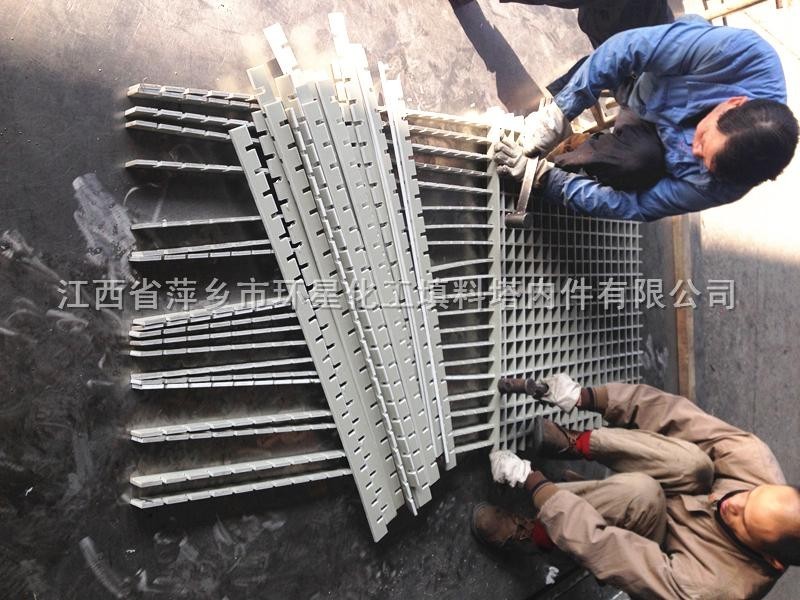

加工工艺, 根据塔径和人孔的大小选取板间距为12-50mm, 层高为100mm的板片, 金属构件丝杆和螺帽等连接组装, 根据塔径和人孔的大小制成块状, 在塔内组装而成. 由于它的特殊结构, 每一层填料就是一层分布器, 无须再分布器, 所以汽液在塔内分布均匀, 即使开始进入塔内有偏流, 经过几层后也会自然地分布均匀. 塑料格栅填料具有比表面积大, 表面光滑, 具有通气量大、压降低抗堵性强等突出优点, 价格低廉, 可以低成本对旧塔改造, 是木格栅填料的良好替代品. 以往使用木格栅填料因表面粗糙, 木板较厚, 长时间的硫膏沉积会造成堵塔, 长期使用后比表面积减小, 空隙率下降, 引起塔内气液偏流, 传质效率下降.

其它:

格栅填料（Grid-pack）产品采用纸箱进行包装. 公司根据客户需要, 提供多种材质, 如: 聚丙烯, 不锈

钢等, 并提供设计制作, 指导安装一条龙服务.

塑料格栅填料应用:

聚丙烯塑料格栅填料（Grid-pack）应用于需要进行煤气冷却、除尘、脱除煤气中的硫化氢等场合。如氮肥厂的半水煤气脱硫塔、焦化厂的焦炉气和以煤为原料的城市煤气和工业煤气等脱硫塔和造气洗涤塔的理想的*配套内件。塑料格栅填料应用于半水煤气生产装置，单塔阻力为0.7-2.5Kpa，低于木格栅填料，脱硫效率提高2%以上。可使化工原材料和电力消耗下降，单塔生产能力提高15-30%，对旧塔改造可节约发行改造费用。

我们公司生产PP、增强PP；板厚、叶片间距可根据客户需求制作各种规格的格栅填料，欢迎来电咨询。

塑料格栅（Grid-pack）是由塑料板、棒、管，经过加工厂后根据塔径、入孔的大小进行组装而成，设计、制造更简单，并提高了塔的利用空间。它是以塑料板片作为主要传质构件，塑料板片垂直于塔截面，与气流和液流方向平行，上下两层呈45度旋转，塔内气流和液流逆旋转，旋流流动接触。液体靠重力沿格栅表面下降，与上升的气体接触，在塑料板片表面呈膜状向下流动，气体作为边疆相自下而*动，与液膜接触传质，气液之间形成滴状或膜状接触，因此传质效果好，吸收效率高。　　

     格栅填料（Grid-pack）板片之间距离较大（一般为24~42mm），空隙率高，比表面积大，气体和液体有固定的走向，每层板的通道非赏均匀，随着气量的增加或者液量加大，气液两相间的作用增强，但是迟滞液量很小，塔的阻力很小，格栅填料塔内不存在填料床内满是液体的现象，所以采用塑料格栅填料对旧塔改造可以选用较高的空塔速度，是一般填料的1.5~3倍。大提高了生产能力，对新塔的设计可以降低塔的直径和高度。　　

     由于格栅填料（Grid-pack）板片之间距离较大，板片表面非赏光滑，气体上升和液体下降阻力大大降低，气体和液体有固定的通道，流体在板片之间不断的冲刷接触，使得含尘气体和液体不会在填料表面停滞、沉积、淤积和堵塞。因此塑料格栅填料是一种高效，大通量、压降低、不会堵塔的新型规整填料。在正常操作条件下，通量比板式塔高80%。

格栅填料（Grid-pack）产品运输方式：在不影响客户工期的前提下，根据产品重量、数量选择合理的运输方式，汽运/物流/EMS

格栅填料（Grid-pack）执行标准：按化工部标准

格栅填料（Grid-pack）售后服务：环星化工秉承“以客户为中心”的服务理念，以“为客户创造价值”为宗旨，以扩大品牌和提高知名度的企业，竭诚为顾客提供环保优质、适用的产品和满意的服务。产品售后我公司将在八小时之内对用户在使用产品的过程中出现的各种疑问进行解答，应用户的要求，公司还可以派人二十四小时之内赶赴用户现场。

注：该产品本公司可以根据客户的要求制作！
